CentOS 7 tomcat 7.0.54 的功能实现及详解

中间件应用

发布于：2018年2月7日

次浏览

[toc]

一、 jdk 安装配置

# yum install java-1.8.0-openjdk-devel (依赖的java-1.8.0-openjdk,java-1.8.0-openjdk,headless也会被安装 )
# alternatives -h
# vim /etc/profile.d/java.sh
   # 加入 export JAVA_HOME=/usr
# . /etc/profile.d/java.sh
# printenv 查看环境变量
#用rpm包安装

# wget ftp://172.16.0.1/pub/Sources/7.x86_64/jdk/jdk-8u25-linux-x64.rpm
# rpm -ivh jdk-8u25-linux-x64.rpm
# rpm -ql jdk1.8.0_25-1.8.0_25-fcs
# cd /usr/java/default
# vim /etc/profile.d/javad.sh
JAVA_HOME=/usr/java/latest
PATH=$JAVA_HOME/bin:$PATH
export JAVA_HOME PATH
# . /etc/profile.d/javad.sh
# java -version

tomcat:运行于JDK之上，表现为一个独立而完整的java进程，可与用户交互的web服务器
使用Java语言编写
Tomcat的核心组件:server.xml，其配置的格式为

<Server>
<Serivce>
<connector/>
<connecotr/>
...
<Engine>
<Host>
<Context/>
<Context/>
</Host>
<Host>
...
</Host>
...
</Engine>
</service>
</Server>

说明：

  • 顶级组件:Server
  • 服务类组件:Service
  • 类 连接类组件:http,https,ajp t
  • 容器类:Engine,Host,Context
  • 被嵌套类:value,logger,realm,loader,manager
  • 集群类组件:listener,cluster,…
  • cluster,…

二、Tomcat安装配置

1、安装tomcat:

a、二进制格式安装

# tar xvf apache-tomcat-VERSION.tar.gz -C /usr/local/
# cd /usr/local/
# ln -sv apache-tomcat-VERSION tomcat
#vim /etc/profile.d/tomcat.sh
export CATALINA_BASE=/usr/local/tomcat
export PATH=$CATALINA_BASE/bin:$PATH
# . /etc/profile.d/tomcat.sh

b、yum源安装

# yum -y install tomcat-webapps tomcat-docs-webapp tomcat-admin-webapps tomcat tomcat-lib
# 安装完后可以使用命令
# systemctl start tomcat && ss -tnl

启动tomcat服务并且查看8080端口是否启用

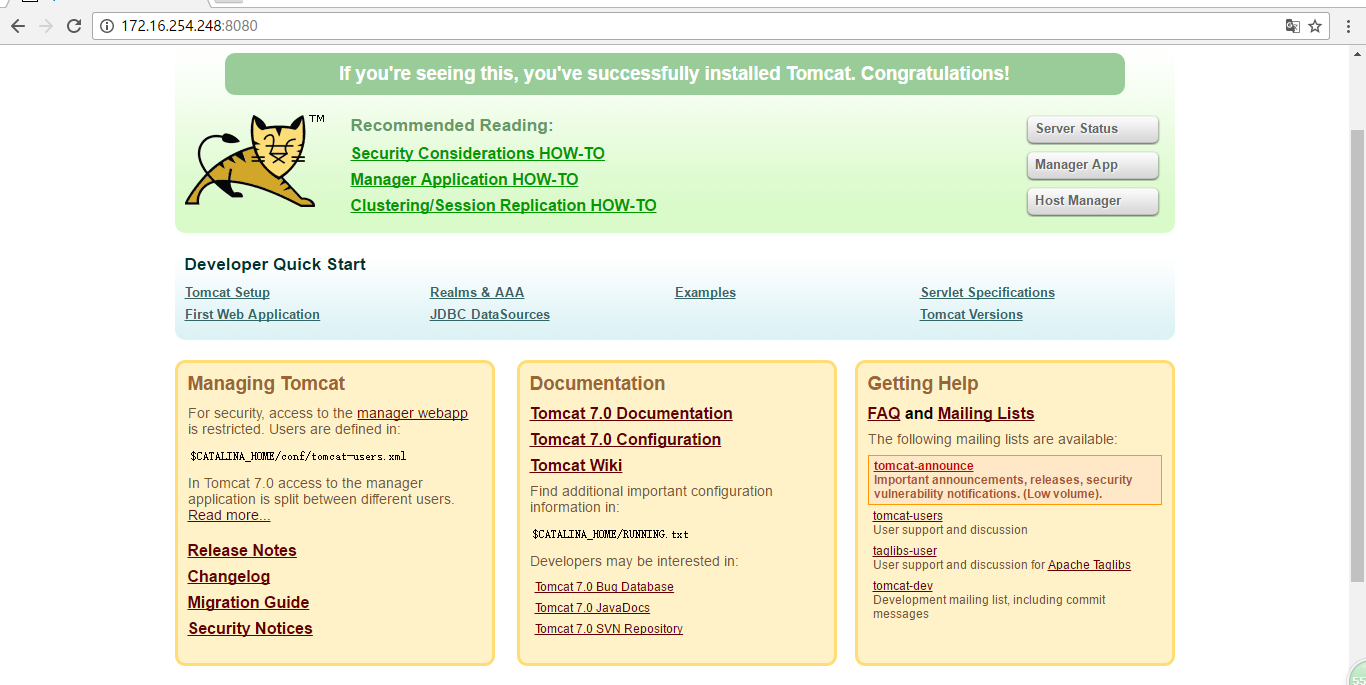

在浏览器中进行测试 http://172.16.254.248:8080/

2、tomcat程序目录结构

  • bin:脚本及启动时用到的类
  • conf:配置文件目录
  • lib:库文件，java类库
  • logs:日志文件目录
  • temp:临时文件目录
  • webapps:webapp的默认目录
  • work:工作目录

3、tomcat的配置文件说明

  • server.xml：主配置文件;
  • web.xml：每个webapp只有部署后才能被访问，它的部署方式通过由web.xml进行定义，其存位置为WEB-INF/目录中，此文件为所有的webapps提供默认配置;
  • context.xml:每个web都可专用的配置文件，它通常由专用的配置文件context.xml来定义，其存放位置为WEB-INF/目录中，此文件为所有的webapps提供默认配置;
  • tomcat-users.xml:用户的账号和文件;
  • catalina.policy:当使用security选项启动tomcat时，用于为tomcat设置安全策略；
  • catalina.propreteis:java物定义文件，用于设定类加载器路径，以及一些与JVM高估相关参数；
  • logging.properties:日志系统相关的配置 ;

4、tomcat-users.xml配置

# vim /etc/tomcat/tomcat-users.xml

在段中加入以五内容

<role rolename="manager-gui"/>
<user username="centos" password="centos" roles="manager-gui"/>
<role rolename="admin-gui"/>
<user username="centos" password="centos" roles="admin-gui"/>

重启服务后并重新访问http://172.16.254.248:8080/

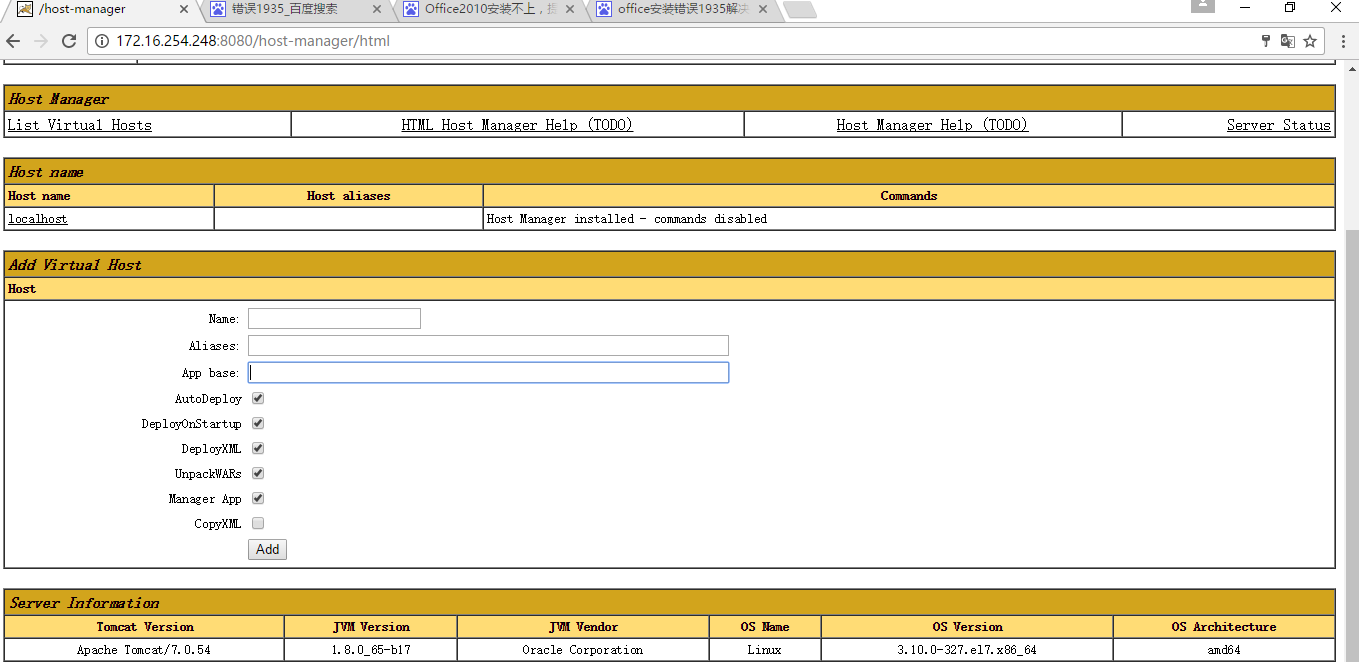

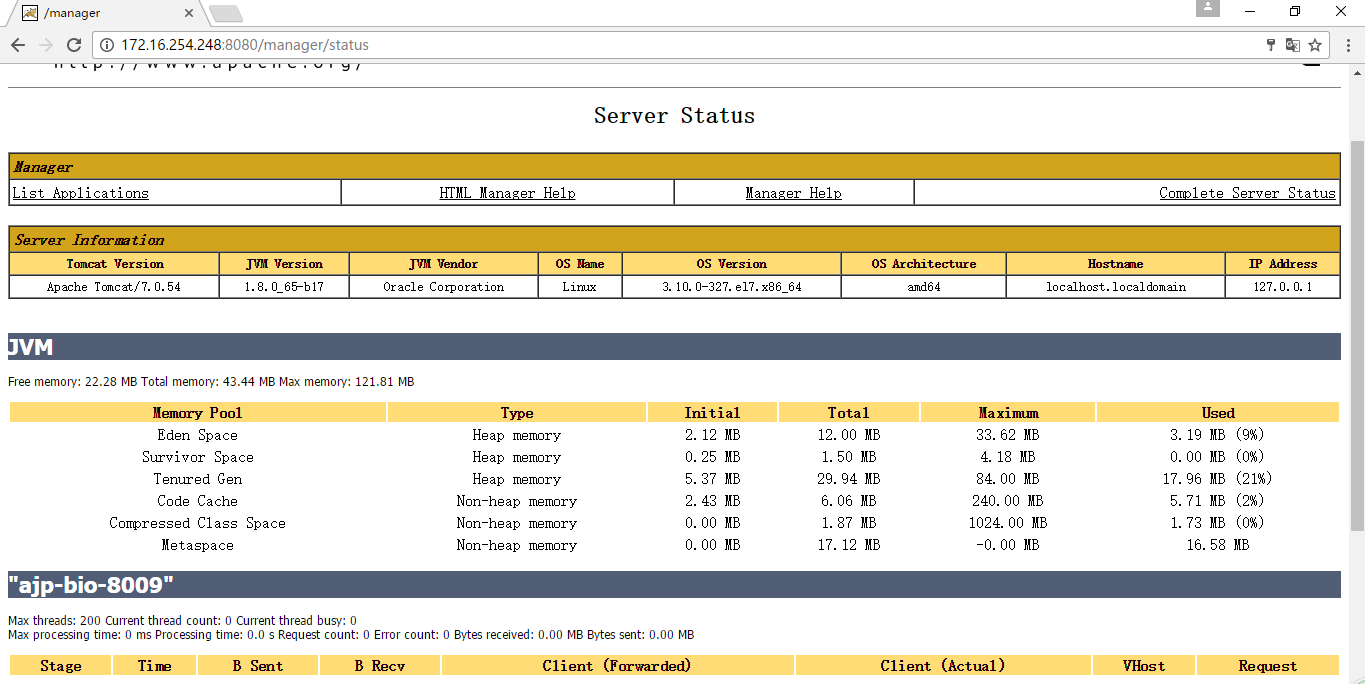

点Server Status、Manager App、 Host Manager时输入用户名centos密码centos进行访问

5、提供一测试类应用，并冷部署；

#mkdir -pv /usr/share/tomcat/webapps/test/{classes,lib,WEB-INF}

# vim /usr/share/tomcat/webapps/test/index.jsp
 <%@ page language="java" %>
 <%@ page import="java.util.*" %>
 <html>
 <head>
<title> Test Page </title>
</head>
<body>
<% out.println("hellow world");
%>
  </body>
   </html>
重新访问http://172.16.254.248:8080/test/时会显示hellow world

6、nginx + tomcat cluster

用nginx 反代两台tomcat主机 ，cluster(172.16.254.248[nginx]) ,node1(172.16.251.232[Tomcat A]),node2(172.16.251.74[Tomcat B])

cluster# yum -y install nginx && systemctl start nginx
# vim /etc/nginx/nginx.conf
# 在http段中加入
upstream tomcat {
server 172.16.251.232:8080;
server 172.16.251.74:8080;
}
# vim /etc/nginx/conf.d/default.conf
# 在location中加入
proxy_pass http://tomcat/;
nod1    # mkdir -pv /usr/share/tomcat/webapps/test/{WEB-INF,classes,lib}

# vim /usr/share/tomcat/pwebapps/test/index.jsp
<%@ page language="java" %>
<html>
  <head><title>TomcatA</title></head>
  <body>
<h1><font color="red">TomcatA.rj.com</font></h1>
<table align="centre" border="1">
  <tr>
<td>Session ID</td>
<% session.setAttribute("magedu.com","magedu.com"); %>
<td><%= session.getId() %></td>
  </tr>
  <tr>
<td>Created on</td>
<td><%= session.getCreationTime() %></td>
 </tr>
</table>
  </body>
</html>
nod2    # mkdir -pv /usr/share/tomcat/webapps/test/{WEB-INF,classes,lib}

# vim /usr/share/tomcat/pwebapps/test/index.jsp
<%@ page language="java" %>
<html>
  <head><title>TomcatA</title></head>
  <body>
<h1><font color="red">TomcatB.rj.com</font></h1>
<table align="centre" border="1">
  <tr>
<td>Session ID</td>
<% session.setAttribute("magedu.com","magedu.com"); %>
<td><%= session.getId() %></td>
  </tr>
  <tr>
<td>Created on</td>
<td><%= session.getCreationTime() %></td>
 </tr>
</table>
  </body>
</html>

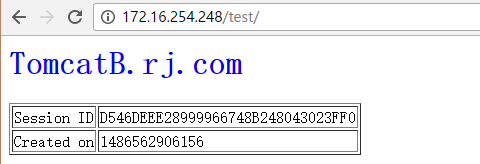

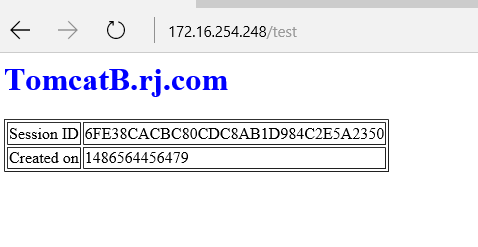

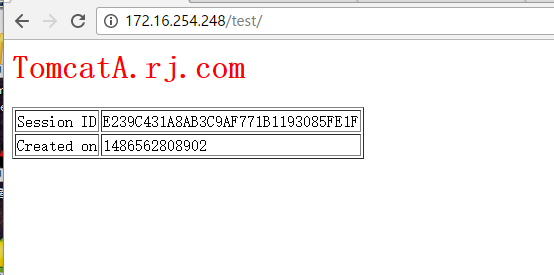

访问http://172.16.254.248/test/时效果如果下

7、 httpd(proxy_http_module) + tomcat cluster

cluster#systemctl disable nginx && systemctl stop nginx
   # yum -y install httpd

# vim /etc/httpd/conf.d/tomcat.conf
<proxy balancer://tomcat>
BalancerMember http://172.16.251.232:8080
BalancerMember http://172.16.251.74:8080
ProxySet  lbmethod=byrequests
</proxy>
<VirtualHost *:80>
ServerName www.rj.com
ProxyVia On
ProxyRequests Off
ProxyPreserveHost On
<Proxy *>
Require all granted
</Proxy>
ProxyPass / balancer://tomcat/
ProxyPassReverse / balancer://tomcat/
<Location />
Require all granted
</Location>
</VirtualHost>

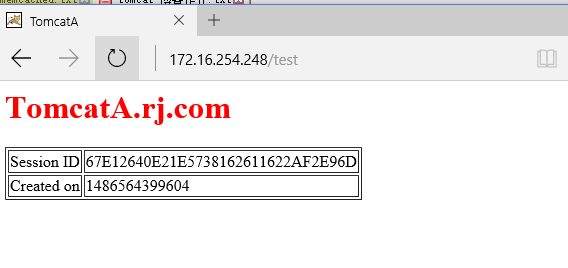

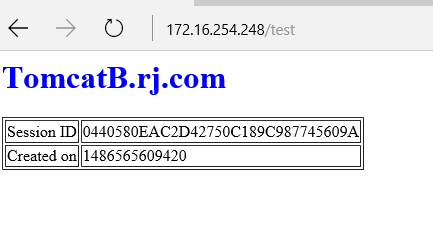

访问http://172.16.254.248/test/时效果如下


启用balancer管理接口

cluster# vim /etc/httpd/conf.d/balancer-manager.conf
<Location /balancer-manager>
Sethandler balancer-manager
ProxyPass !
Require all granted
</Location>

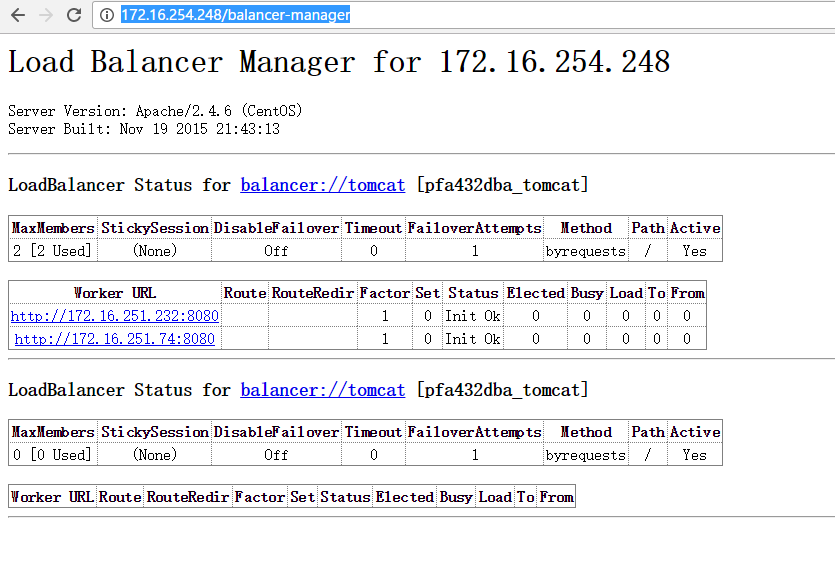

`访问其管理接口http://172.16.254.248/balancer-manager效果如下`

8、 httpd(proxy_ajp_module)+tomcat cluster

# cp /etc/httpd/conf.d/tomcat.conf /etc/httpd/conf.d/tomcat.conf.bak

# vim /etc/httpd/conf.d/tomcat.conf
<proxy balancer://tomcat>
BalancerMember ajp://172.16.251.232:8009
BalancerMember ajp://172.16.251.74:8009
ProxySet  lbmethod=byrequests
</proxy>
<VirtualHost *:80>
ServerName www.rj.com
ProxyVia On
ProxyRequests Off
ProxyPreserveHost On
<Proxy *>
Require all granted
</Proxy>
ProxyPass / balancer://tomcat/
ProxyPassReverse / balancer://tomcat/
<Location />
Require all granted
</Location>
</VirtualHost>

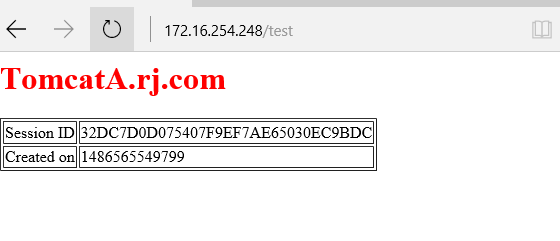

访问http://172.16.254.248/test/时效果如下

三、常用组件配置

Server:代表tomcat instance, 即表现出一个Java进程：监听在8005端口，只接收“SHUTDOWN”；
各server监听的端口不能相同，因此，在同一物理主机启动多个实例时，需要个改其监听端口为不同的端口；

service：用于实现将一个或多个connector组件关联至一个engine组件；
Connector组件
负责接收请求，常见的有三类http/https/ajp:
进入tomcat的请求可分为两类；

(1)standalone:请求来自于客户端的反代理服务器：

  • nginx –> http connector –> tomcat
  • httpd(proxy_http_module) –> http connector –> tomcat
  • httpd(proxy_ajp_module) –> ajp connecetor –> tomcat

属性：

  • port=”8080”
  • protocol=”HTTP/1.1”
  • connectionTimeout=”20000”
  • address：监听的IP地址；默认为本机所有可用地址；
  • maxThreads：最大并发连接数，默认为150；
  • enableLookups：是否启用DNS查询功能；
  • acceptCount：等待队列的最大长度；
  • secure：
  • sslProtocol：

Engine组件：Servlet实例，即servlet引擎，其内部可以一个或多个host组件来定义站点； 通常需要通过defaultHost来定义默认的虚拟主机；

属性：

  • name=
  • defaultHost=”localhost”
  • jvmRoute=

Host组件：位于engine内部用于接收请求并进行相应处理的主机或虚拟主机，示例：

<Host name="localhost"  appBase="webapps"
unpackWARs="true" autoDeploy="true">
</Host>

常用属性说明：

(1) appBase：此Host的webapps的默认存放目录，指存放非归档的web应用程序的目录或归档的WAR文件目录路径；可以使用基于$CATALINA_BASE变量所定义的路径的相对路径；

(2) autoDeploy：在Tomcat处于运行状态时，将某webapp放置于appBase所定义的目录中时，是否自动将其部署至tomcat；

示例：

<Host name="tc1.magedu.com" appBase="/appdata/webapps" unpackWARs="true" autoDeploy="true">
</Host>

# mkdir -pv /appdata/webapps
# mkdir -pv /appdata/webapps/ROOT/{lib,classes,WEB-INF}

提供一个测试页即可；

四、tomcat cluster 升级为session cluster，使用deltaManager

配置node1,和node2

node1# vim /etc/tomcat/server.xml

 <Engine name="Catalina" defaultHost="localhost" jvmRoute="TomcatA">
<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"
channelSendOptions="8">
<Manager className="org.apache.catalina.ha.session.DeltaManager"
expireSessionsOnShutdown="false"
notifyListenersOnReplication="true"/>
<Channel className="org.apache.catalina.tribes.group.GroupChannel">
<Membership className="org.apache.catalina.tribes.membership.McastService"
address="228.0.32.4"
port="45564"
frequency="500"
dropTime="3000"/>
<Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
address="192.168.254.130"
port="4000"
autoBind="100"
selectorTimeout="5000"
maxThreads="6"/>
<Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
<Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
</Sender>
<Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
<Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
</Channel>
<Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
filter=""/>
<Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>
<Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"
tempDir="/tmp/war-temp/"
deployDir="/tmp/war-deploy/"
watchDir="/tmp/war-listen/"
watchEnabled="false"/>
<ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener"/>
<ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
</Cluster>

# scp /etc/tomcat/server.xml 172.16.251.74:/etc/tomcat/server.xml
# cp /etc/tomcat/web.xml /var/lib/tomcat/webapps/test/WEB-INF/

# vim /var/lib/tomcat/webapps/test/WEB-INF/web.xml
在 <!--                       listings is enabled? [true]                    -->的后面加入
<distributable/>
# scp /var/lib/tomcat/webapps/test/WEB-INF/web.xml 172.16.251.74:/var/lib/tomcat/webapps/test/WEB-INF/
   node2# vim /etc/tomcat/server.xml
更改  <Engine name="Catalina" defaultHost="localhost" jvmRoute="TomcatB">
address="172.16.251.74"
node1,2 #systemctl restart tomcat

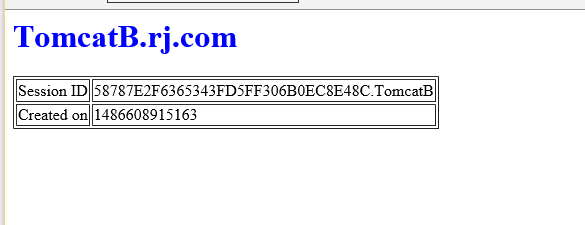

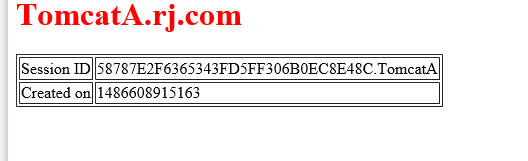

进入页测试http://172.16.254.248/test/

五、cluster将会话保存至memcached中

node1,2需要的操作
将deltaManager的配置还原

  # cd /usr/share/tomcat/lib/
   # wget ftp://172.16.0.1/pub/Sources/7.x86_64/msm/* && rm -rf memcached-session-manager-tc8-1.8.3.jar
   # yum -y install memcached libmemcached
   # systemctl start memcached
   # sustemctl enable memcached
node1(tomcat1,memcached1)

 # memcached 1配置
# vim /etc/tomcat/server.xml
# 修改
<Engine name="Catalina" defaultHost="localhost" jvmRoute="rjTomcat1">
在Host段中添加
        <Context path="/test" docBase="test" reloadable="true">
<Manager className="de.javakaffee.web.msm.MemcachedBackupSessionManager"
memcachedNodes="n1:172.16.251.232:11211,n2:172.16.251.74:11211"
failoverNodes="n1"
requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory"
/>
</Context>
node2(tomcat,memcached2)
 # memcached 2配置
<Engine name="Catalina" defaultHost="localhost" jvmRoute="rjTomcat2">
# 在Host段中添加
 <Context path="/test" docBase="test" reloadable="true">
<Manager className="de.javakaffee.web.msm.MemcachedBackupSessionManager"
memcachedNodes="n1:172.16.251.232:11211,n2:172.16.251.74:11211"
failoverNodes="n1"
requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory"
/>
</Context>

关于tomcat memcached session绑定配置详解地址

https://github.com/magro/memcached-session-manager/wiki/SetupAndConfiguration#configure-memcached-session-manager-as--context-manager
此时cluster将会话保存于memcached 中

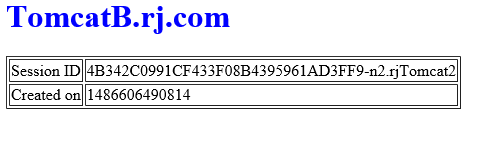

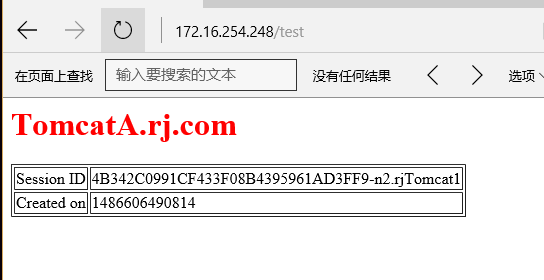

访问http://172.16.254.248/test/效果如下


六、Tomcat的常用优化配置

（1）内存空间：

#vim /etc/sysyconfig/tomcat
JAVA_OPTS="-server -Xms -Xmx -XX:NewSize= -XX:MaxNewSize= -XX:PermSize= -XX:MaxPermSize="
  1. -server:服务器模型
  2. -Xms:堆内存初始化大小；
  3. -Xmx:堆内存空间上限；
  4. -XX:NewSize=:新生代空间初始化大小 ；
  5. -XX:MaxNewSize=:新生代空间最大值 ；
  6. -XX:PermSize=:持久代空间初始化大小；
  7. -XX:MaxPermSize=:持久代空间最大值；

（2）线程池设置：

<Connector port="8080" protocol="HTTP/1.1" connectionTimeout="200000" redirectPort="8443" />

常用属性：

  1. maxThreads:最大线程数；
  2. minSpareThreads:最小空闲线程数；
  3. maxSpareThreads:最大空闲线程数；
  4. acceptCount:等待队列的最大长度；
  5. URIEnconding:URI地址编码格式，建议使用UTF-8；
  6. enableLookups:是否启用dns解析，建议禁用；
  7. compression:是否启用传输压缩机制，建议”on”;
  8. compressionMinSize:启用压缩传输的数据流最小值，单位是字节；
  9. compressableMimeType:定义启用压缩功能的MIME类型;
    text/html,text/xml,text/css,text/javascript;

（3）禁用8005端口

<Server port="-1" shutdown="SHUTDOWN">
Server="SOME STRING"

（4）隐藏版本信息

<Connector port="8080" protocol="HTTP/1.1" connection Timeout="20000" redirectPort="8443" />
Server="SOME STRING"

更新于：2023年1月16日

linux

sre

tomcat

评论
